उत्पाद विवरण

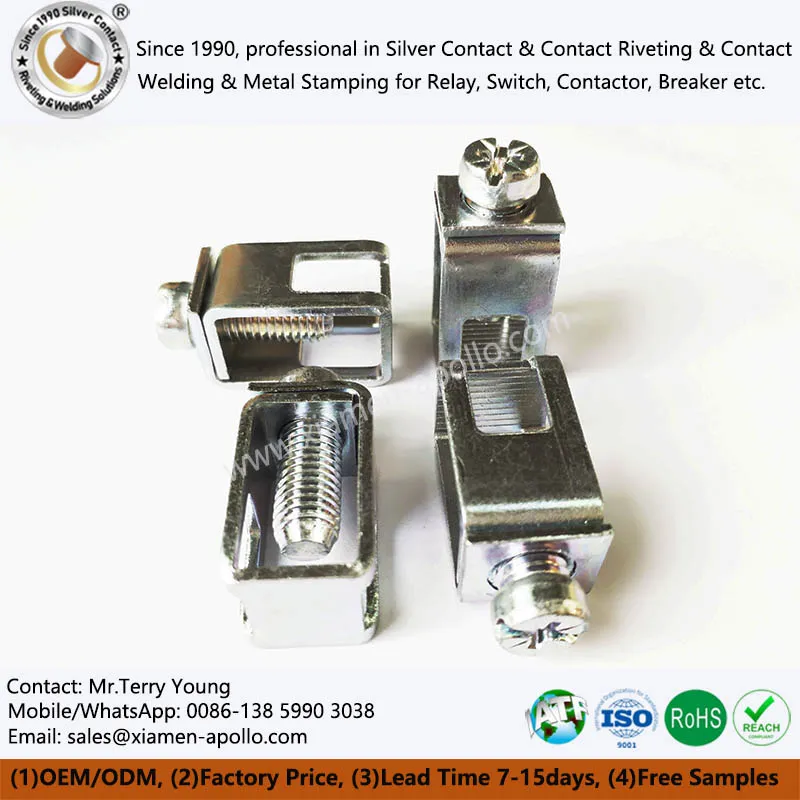

स्क्रू फास्टनर टर्मिनल, जिन्हें स्क्रू टाइप टर्मिनल ब्लॉक भी कहा जाता है, आधुनिक इलेक्ट्रिकल और इलेक्ट्रोमैकेनिकल सिस्टम में आवश्यक घटक हैं। वे किसी विद्युत उपकरण में तारों को सुरक्षित करने या सर्किट तत्वों को आपस में जोड़ने के लिए एक पुन: प्रयोज्य, दबाव संपर्क विधि प्रदान करते हैं। मुख्य संरचना में आमतौर पर शामिल हैं:
टर्मिनल क्रिम्पिंग फ़्रेम- यांत्रिक आधार जहां तार लगे होते हैं।
ट्राइमेटल इलेक्ट्रिक संपर्क- अनुकूलित चालकता और चाप प्रतिरोध की पेशकश।
दबाना पेंच- जैसे कि आमतौर पर इस्तेमाल किया जाने वाला एम4 जिंक प्लेटिंग स्क्रू, जो दबाव को मजबूत करने में सक्षम बनाता है।
इन्सुलेटेड आवास- ढांकता हुआ सुरक्षा और भौतिक सहायता प्रदान करना।
ये टर्मिनल पैनल माउंटेड और डीआईएन रेल इंस्टॉलेशन दोनों के लिए डिज़ाइन किए गए हैं और आवासीय, वाणिज्यिक और औद्योगिक अनुप्रयोगों में एयर स्विच टर्मिनल, स्मार्ट सर्किट ब्रेकर और वितरण बोर्ड जैसे कम वोल्टेज स्विचिंग उपकरणों में व्यापक रूप से लागू होते हैं।
स्क्रू फास्टनर टर्मिनलों के मुख्य लाभ
सुरक्षित कनेक्शन
स्क्रू क्लैंप प्रकार टर्मिनल तंत्र उच्च क्लैंपिंग बल सुनिश्चित करता है, जिससे ढीले संपर्क या थर्मल विफलता का जोखिम कम हो जाता है।
बहुमुखी प्रतिभा
महीन फंसे हुए कंडक्टर से लेकर कठोर कंडक्टर तक, तार के आकार और प्रकारों की एक विस्तृत श्रृंखला का समर्थन करता है।
मॉड्यूलर डिज़ाइन
क्लैंप - प्रकार के टर्मिनल ब्लॉक पैनल और कैबिनेट में आसान विस्तार और मॉड्यूलर वायरिंग लेआउट सक्षम करते हैं।
पुनर्प्रयोग
प्रेशर क्लैंप टर्मिनल ब्लॉक को कनेक्शन को खराब किए बिना कई बार कड़ा और ढीला किया जा सकता है।
अनुकूलन योग्य मॉडल और कॉन्फ़िगरेशन
हम विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए पूरी तरह से अनुकूलन योग्य विशिष्टताओं के साथ मॉडलों की एक विस्तृत श्रृंखला पेश करते हैं। अनुकूलन विकल्पों में शामिल हैं:
| पेंच का आकार और धागे के प्रकार | अनुरोध पर एम2, एम3, एम4, एम5, और अन्य थ्रेड प्रकार। |
| बढ़ते विकल्प | पैनल माउंट, पीसीबी माउंट, या डीआईएन रेल संगतता। |
| टर्मिनल पिच और पोल | क्लैंप-स्टाइल टर्मिनल स्ट्रिप्स के बीच लचीली दूरी के साथ 1पी से 24पी या अधिक में उपलब्ध है। |
| वर्तमान रेटिंग | डिज़ाइन के आधार पर 5A से 100A तक का समर्थन करने वाले मॉडल। |
| इन्सुलेशन रंग | आसान चरण या ध्रुवता पहचान के लिए कस्टम रंग। |
| चढ़ाना विकल्प | प्रदर्शन की मांग के आधार पर टिन{0}प्लेटेड, निकेल-प्लेटेड, या सिल्वर{2}}प्लेटेड संपर्क सतहें। |
इसके अतिरिक्त, हमारे क्लैंप टर्मिनल ब्लॉक को टेस्ट सॉकेट, जंपर्स या मार्किंग टैग के साथ या उसके बिना कॉन्फ़िगर किया जा सकता है, जिससे सर्किट की पहचान और रखरखाव आसान हो जाता है।
ब्लॉक टर्मिनल संरचना को अलग करना
स्क्रू क्लैंप कनेक्टिंग टर्मिनल ब्लॉक संरचना को अलग करने में आम तौर पर निम्नलिखित चरण शामिल होते हैं:
बिजली बंद करें:डिस्सेम्बली प्रक्रिया शुरू करने से पहले, सुनिश्चित करें कि बिजली के झटके के जोखिम से बचने के लिए सर्किट की बिजली बंद कर दी गई है।
टर्मिनल कवर हटाएं:वायर कनेक्टर इलेक्ट्रिक टर्मिनल ब्लॉक कवर को पकड़कर रखने वाले स्क्रू को हटाने के लिए एक स्क्रूड्राइवर का उपयोग करें। टर्मिनल ब्लॉक से कवर को सावधानी से उठाएं।
पेंच ढीले करें:रेल टर्मिनल ब्लॉक पर तारों को सुरक्षित करने वाले स्क्रू को ढीला करने के लिए एक स्क्रूड्राइवर का उपयोग करें। सावधान रहें कि तारों या टर्मिनल ब्लॉक को नुकसान न पहुंचे।
तार हटाएं:एक बार स्क्रू ढीले हो जाने पर, धीरे से तारों को गैर-मानक वायर फ़्रेम से बाहर खींचें।
टर्मिनल ब्लॉक हटाएं:यदि आवश्यक हो, तो पकड़े हुए स्क्रू को हटाने के लिए एक स्क्रूड्राइवर का उपयोग करेंदबाना पेंचपैनल या चेसिस के लिए. सर्किट मीटर आयरन टर्मिनल क्रिम्पिंग फ़्रेम को पैनल या चेसिस से सावधानीपूर्वक उठाएं।
निष्कर्ष में, स्टैम्पिंग स्क्रू टर्मिनल ब्लॉक विद्युत और यांत्रिक प्रणालियों में आवश्यक घटक हैं, जो तारों को विद्युत उपकरणों से जोड़ने के लिए एक विश्वसनीय और कुशल तरीका प्रदान करते हैं। उत्पाद सुविधाओं, भौतिक लाभों, अनुकूलन विकल्पों और डिस्सेप्लर प्रक्रिया को समझकर, उपयोगकर्ता विभिन्न अनुप्रयोगों में स्क्रू फास्टनर टर्मिनलों की उचित स्थापना और रखरखाव सुनिश्चित कर सकते हैं।
